زانویی شعاع کوتاه

توضیحات

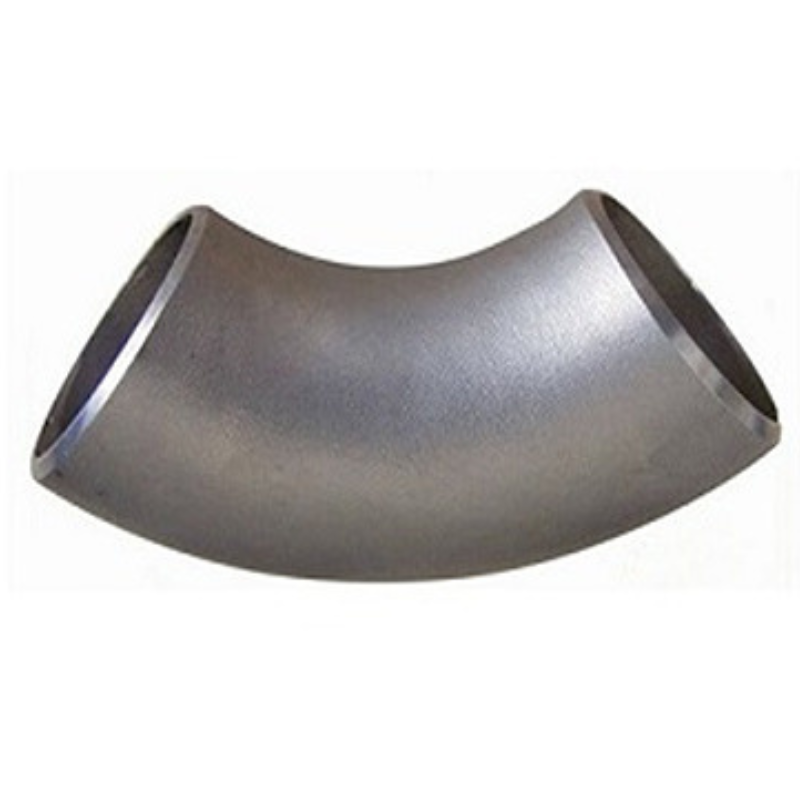

**زانویی شعاع کوتاه** (Short Radius Elbow) نوعی اتصال لوله‌ای است که برای تغییر جهت جریان سیال با زاویه‌های مختلف، مانند 90 درجه و 45 درجه، استفاده می‌شود. شعاع انحنای این زانویی نسبت به زانویی‌های شعاع بلند کوچک‌تر است، که به همین دلیل در فضاهای محدود و برای کاربردهایی که نیاز به تغییر جهت سریع جریان دارند، بسیار مفید است.

### ویژگی‌های زانویی شعاع کوتاه:
1. **شعاع انحنا کوتاه**: شعاع انحنای این زانویی برابر با 1 برابر قطر اسمی لوله است، که نسبت به زانویی‌های شعاع بلند بسیار کوچک‌تر است. این ویژگی باعث می‌شود که تغییر جهت جریان به سرعت انجام شود.
2. **کاربرد در فضاهای محدود**: به دلیل شعاع کوچکتر، زانویی‌های شعاع کوتاه در مکان‌هایی که محدودیت فضا وجود دارد به کار می‌روند.
3. **تغییر جهت سریع جریان**: این نوع زانویی به دلیل انحنای کوتاه، جهت جریان سیال را به سرعت تغییر می‌دهد، اما این مسئله ممکن است موجب افزایش افت فشار و تلاطم در جریان شود.
4. **زاویه‌های مختلف**: زانویی‌های شعاع کوتاه در زاویه‌های مختلف مانند 90 درجه و 45 درجه موجود هستند.

### مواد مورد استفاده:
زانویی‌های شعاع کوتاه از مواد مختلفی ساخته می‌شوند که بستگی به نوع سیال، دما و فشار سیستم دارد:
– **فولاد ضد زنگ**: برای کاربردهای صنعتی که در معرض مواد خورنده یا دماهای بالا هستند، از فولاد ضد زنگ استفاده می‌شود.
– **فولاد کربنی**: در سیستم‌های لوله‌کشی آب، نفت و گاز، زانویی‌های فولاد کربنی بسیار رایج هستند.
– **پلاستیک و PVC**: در سیستم‌های کم فشار و انتقال آب و فاضلاب از زانویی‌های پلاستیکی و PVC استفاده می‌شود.
– **آلیاژهای خاص**: در صنایع شیمیایی و نفت و گاز، بسته به نیاز مقاومت بیشتر، از آلیاژهای خاص استفاده می‌شود.

### کاربردهای زانویی شعاع کوتاه:
1. **صنایع نفت و گاز**: زانویی‌های شعاع کوتاه در خطوط انتقال نفت و گاز که فضا محدود است و تغییر جهت سریع جریان مورد نیاز است، کاربرد دارند.
2. **سیستم‌های فاضلاب و آب‌رسانی**: در سیستم‌های لوله‌کشی که فضا محدود است، این زانویی‌ها برای تغییر جهت جریان آب و فاضلاب به کار می‌روند.
3. **سیستم‌های گرمایش و تهویه مطبوع (HVAC)**: زانویی‌های شعاع کوتاه برای تغییر جهت جریان هوا و مایعات در سیستم‌های گرمایشی و سرمایشی استفاده می‌شوند.
4. **صنایع شیمیایی**: در سیستم‌های لوله‌کشی که مواد شیمیایی خورنده یا دماهای بالا را منتقل می‌کنند، زانویی‌های شعاع کوتاه به کار می‌روند.

### مزایای زانویی شعاع کوتاه:
– **استفاده در فضاهای محدود**: به دلیل شعاع کوچک‌تر، این زانویی‌ها در مکان‌هایی که فضای نصب محدود است، بسیار مفید هستند.
– **هزینه کمتر**: زانویی‌های شعاع کوتاه به دلیل اندازه کوچکتر و مصرف مواد کمتر، معمولاً هزینه کمتری نسبت به زانویی‌های شعاع بلند دارند.
– **تغییر جهت سریع جریان**: این نوع زانویی به سرعت جهت جریان سیال را تغییر می‌دهد که در برخی کاربردها مزیت است.

### معایب زانویی شعاع کوتاه:
– **افت فشار بیشتر**: به دلیل تغییر جهت سریع جریان، این زانویی‌ها معمولاً باعث افزایش افت فشار در سیستم می‌شوند.
– **تلاطم جریان**: تغییر جهت سریع می‌تواند تلاطم بیشتری در جریان ایجاد کند، که ممکن است در برخی کاربردها نامطلوب باشد.
– **محدودیت در فشارهای بالا**: زانویی‌های شعاع کوتاه در سیستم‌های با فشار بسیار بالا ممکن است کارایی کمتری داشته باشند.

زانویی‌های شعاع کوتاه به دلیل طراحی فشرده و تغییر جهت سریع جریان، انتخاب مناسبی برای فضاهای محدود و کاربردهای خاص صنعتی هستند، اما باید در نظر داشت که ممکن است افت فشار و تلاطم جریان بیشتری نسبت به زانویی‌های شعاع بلند ایجاد کنند.
